電動送風自動變光電焊面罩(PRF-102RAD)使用說明書

發布時間：2018-04-26

使用該產品之前請仔細閱讀使用說明書

1、用途及特點

該產品（PRF-102RAD）是一款電動送風過濾式防煙塵、防毒全自動變光電焊面罩（如圖1），過濾精度0.3微米，過濾效率99.97%，它集呼吸防護、面部皮膚及眼睛防護于一體，電焊作業時，護目鏡自動變黑，響應時間小于0.1毫秒，可以將電焊光中強烈的紫外線和紅外線濾除，能切實地保護焊接者的眼睛不受傷害，暗態：9-13（旋鈕外調試）。具有質輕、使用方便、密封效果好、過濾精度高、送風量大（風量可調節，順時針調大，逆時針調?。⒄龎盒Ч?、使用壽命長等特點。確保在粉塵濃度高及有害氣體的環境中，人們能輕松愉快的工作，提高工作效率，保護身體健康，是預防電焊塵肺病及保護焊工眼睛的最佳個人呼吸防護設備。

2、適用范圍

2.1 該產品適用于頭部不會受到意外傷害的多種電焊作業場所，更適合用于逆變式電焊機的各種氣體?；ズ福═IG、MIG、MAG）以及所有電弧焊接。適用于防各類顆粒（塵、霧、煙等）及多種有害異味氣味。

3、結構

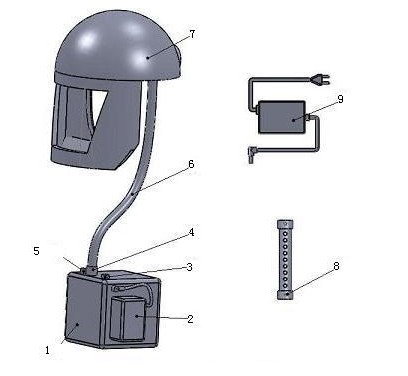

圖1電動送風自動變光電焊面罩結構圖

1、主機 2、鋰電池組 3、電源開關 4、主機出風口 5、風量調節旋鈕 6、呼吸管 7、光控面罩 8、流量計 9、鋰電池充電器

3.1 PRF-102R主機有4種過濾器可選擇102WD、102G、102W、及102HD（詳見6.2.2）。

4、安裝

將呼吸管與主機及自動變光送風電焊面罩連接牢固即可（如圖1），非常方便。

5、使用

5.1 將電池與主機連接牢固，使用前檢查呼吸器流量，出風口接好呼吸管，開啟電源開關，將流量計端口插入呼吸管的末端口，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器嚴禁使用，可能是過濾器阻力大了或電量不足，請檢查過濾器和電池電量。

根據個人的情況，調節好背帶及腰帶，將頭罩內的頭箍調節到合適位置，佩帶好呼吸器，開啟電源開關，調節主機上的風量旋鈕，調節到合適風量，即可開始工作。呼吸器內安裝有電子報警系統,當電池電量不足時蜂鳴報警，隨后自動關機.

5.2注意事項

5.2.1 該產品在使用前，必須將電池充滿電，使用中務必開啟電源開關，否則起不到防塵、防毒作用。嚴禁將該產品電池短路或投入火中，電池連續三個月不使用應充電激活。PRF-102R主機（電池滿電時）可連續工作6--20小時（調節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時），如連續工作時間超過6--20小時應配備用電池。也可通過電源轉換器將交流100-240V轉換成直流12V給主機供電，工作時間不受限制，

5.2.2 電焊作業前，檢查面罩是否損壞及自動變光鏡片前面的保護片是否裝上，如果沒有裝上保護片，一定不要使用，否則自動變光鏡片會被電焊飛濺物破壞。

5.2.3 電焊作業前應根據焊機的焊接電流，選擇適當?shù)恼诠馓枺?—13），如不清楚時，可以從較深的色號逐步試驗，逆時針方向慢慢減小，直到合適為止。靈敏度(Sensitivity)選擇一般可以調到中間位置，如果在焊接電流比較小，不能正常變黑時可以往“H”順時針方向調節以提高靈敏度(Sensitivity)；在夜間工作中，應盡量避免開強烈的燈光，如不能正常使用時，可以調節此旋鈕降低靈敏度。

5.2.4 戴好該產品之后且開啟主機電源開關，再進入電焊作業場所。

5.2.5 面罩內的送風頭罩跟頭部如果有少許的縫隙，不必?fù)?dān)心。因為頭罩內是正壓，外界粉塵及氣體不能由此進入頭罩。如果頭罩與使用者的頸部縫隙過大，可根據個人的頸部大小，將頭罩頸部處的調節帶調節到合適位置，這樣可確保正壓效果。

5.2.6 如在微弱光線時焊接，感覺遮光度明顯不足時，請更換備用電池。取出鏡框，在靠近太陽能電池一邊的側面有一個小缺口，可將放置備用電池的小“抽屜”拉出，按放置方向更換一枚鋰電池（CR2032）即可。此電池約可工作一年。

5.2.7 每次電焊作業完畢，請檢查保護片，如果上面留有贓物，請用軟布擦拭，并可用中性清潔劑沖洗，不要用硬布或粗糙紙擦拭保護片。應將該產品帶離作業區，呼吸器密封保存，否則該產品過濾器將繼續工作，會縮短過濾器的使用壽命。請將自動變光送風面罩置于陰涼干燥處。

5.2.8 該產品不能用于氧氣—乙炔焊接或激光焊接！該產品（便攜式）不適合缺氧作業環境（含氧量低于18%的空氣環境為缺氧環境）。不適合IDLH濃度（立即威脅生命和健康的濃度），不適合可能引起爆炸的作業場所。

5.2.9 如果工作環境是缺氧及可能引起爆炸的危險場所，可以改為長管送風，讓主機系統遠離危險場所。鑒于本主機系統功率有限，呼吸管太長會增大風阻降低風量，設計最長呼吸管為20m。

5.2.10 呼吸器如果是長管送風，工作環境附近有交流電，可以不用電池供電，改用電源轉換器接交流電供電，這樣工作時間可以不受時間限制。

5.2.11 呼吸器如果是長管送風，過濾器只適合用風阻較小的過濾器102HD，因為是長管送風，過濾器風阻較大會嚴重影響呼吸器的送風量。公司備有不同用途的過濾器供用戶選擇。

5.2.12 如果呼吸器遠離作業場所，人員是通過長管送風進入缺氧等危險場所作業時，外面必須有專人監護，監護人應常與作業人員溝通，時時觀察呼吸器的運轉是否正常，如發生意外停機（呼吸器不工作了），應立即救護作業人員，確保人身安全。

5.3更換過濾器、密封圈及更換保護片

5.3.1 對于102HD高效微粒過濾器：當電池有電,感覺呼吸不到凈化空氣，或感覺凈化氣流很小時,過濾器可能積滿了粉塵，這時可取出過濾器，迎風面朝下稍用力磕一磕，可磕出許多粉塵，用干軟布（軟紙）擦凈過濾器再裝入主機，可繼續使用。過濾器經過多次反復使用后，可能積滿了許多細微粉塵，磕也磕不掉了，應考慮更換過濾器。

5.3.2 對于102G、102W、102WD高效防塵、防毒過濾器：用于防塵時，更換過濾器方法同上（見5.3.1）；用于防毒時，則根據呼吸時是否感覺有異味，如感覺有異味或感覺頭暈、惡心，說明102G、102W、102WD濾毒盒已飽和，失去了濾毒功能，應及時更換過濾器。

5.3.3 更換過濾器時，過濾器周邊的粉塵不慎污染到主機盒內部凈化腔體，這時務必清潔主機盒凈化腔，否則會影響防塵效果，更換過濾器后，還要注意主機盒后蓋應卡緊、卡牢過濾器。

5.3.4 呼吸器使用前,主機盒及過濾器是清潔過的,或是新過濾器,使用中有粉塵或異味從呼吸管里出來,很可能是主機盒內的密封圈使用時間長了,密封圈失去彈性而影響密封,這時務必要更換一個新的密封圈,確保呼吸器的密封。

5.3.5 過濾器102WD、102G、102W、102HD均不能水濕、受潮，如水濕受潮應及時更換。

5.3.6 當視窗保護片被電焊飛濺物破壞，影響視覺，應及時更換保護片，具體步驟如下：

松開固定鏡框組的螺絲，拿出鏡框組，拿掉舊保護片，換一張新的保護片（撕掉粘在保護片的薄膜）裝回鏡框組，然后裝上壓腳并緊上螺絲。

5.4充電

5.4.1 當過濾器是新品或使用壽命沒到期，而感覺呼吸器的送風量很小是電池電量不足的表現，當電池電量不足時,呼吸器會蜂鳴報警,這時應將電池充電。

5.4.2 電池盒上的圓孔是供電孔也是充電孔。.

5.4.3 先將充電器接上100-240V交流電，再將充電器的插頭插入電池盒圓孔（插座），即開始充電。

5.4.4 當充電器開始充電時，充電器上的指示燈為紅色，表示已開始充電，當充電器指示燈為綠色時，表示充電完畢。

5.4.5 電池正常充電6小時，該充電器為智能型充電器，過充也不會損壞電池。

6、主要部件及參數

6.1 電動風機

6.1.1 PRF-102R電動風機（直流無刷調速電機，電壓12V DC,功率：5W－16.5W，噪音<55dB，使用壽命 :50000小時，額定最低送風量: 600L/Min—1000L/Min，加過濾器后送風量：160L/Min－280L/Min）。

6.2 過濾器

6.2.1過濾器102WD、102G、102W、102HD規格：（165×165×62）mm，過濾精度0.3μm，過濾效率>99.97%。過濾器（密封保存）有效貯存期為3年，貯存環境應干燥、通風、無酸、堿、溶劑等污染物質。

6.2.1.1 102WD高效防塵、防毒過濾器：適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味,內置20mm厚度HEPA及20mm厚度（約100g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體（裝入主機后呼吸器的送風量為230--280L/Min），102WD防塵時間較102HD短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。102WD風阻較102W小，但102WD濾毒時間較102W短一些，防毒時間視工作環境而定，呼吸時聞到異味，視同102WD過濾器使用壽命到期，應及時更換。

6.2.1.2 102G高效防塵、防毒過濾器：適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味，內置10mm厚度HEPA及30mm厚度（約200g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體（裝入主機后呼吸器的送風量為170--230L/Min），用于防塵時，性能同102D（見6.2.1.4），102G防塵時間較102D短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。防毒時間視工作環境而定，呼吸時聞到異味，視同102G過濾器使用壽命到期，應及時更換。

6.2.1.3 102W高效防塵、防毒過濾器：適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味,內置20mm厚度HEPA及20mm厚度（約130g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體（裝入主機后呼吸器的送風量為230--280L/Min），用于防塵時，性能同102HD（見6.2.1.4），102W防塵時間較102D短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。102W風阻較102G小，但102W濾毒時間較102G短一些，防毒時間視工作環境而定，呼吸時聞到異味，視同102W過濾器使用壽命到期，應及時更換。

6.2.1.4 102HD高效微粒過濾器：風阻小主要用于長管呼吸器，適用于防各類顆粒物（塵、霧、煙等）。內置38mm厚度HEPA，能濾除各種粉塵及細菌、病毒。防塵時間視工作環境而定，102HD大約5個月左右。

6.3 呼吸管：彈簧波紋管,Φ36mm，短管0.6米--1.3米之間自由伸縮，L 1-15m。輕質（PU）材質，彎曲360°也能保證氣流通暢，氣密性好。呼吸器如果是長管送風，呼吸管10m長時,呼吸器的風量為230L/Min，呼吸管15m長時，呼吸器的風量為160L/Min。

6.4 自動變光送風電焊面罩：

型號：AD

該面罩（AD）采用了最新光電控制技術，勿需開關，全自動變光，是普通電焊面罩的更新?lián)Q代產品，頭戴式，不必占用焊工的另一只手，未焊接時可以清楚的看見焊接工件，在電焊起弧的瞬間鏡片變黑，響應時間小于0.1毫秒，暗態：9-13（旋鈕外調試），有效遮擋了強烈的電弧光，切實保護了焊工的眼睛，該產品應與本公司PRF-102R或PRF—103R呼吸器配合使用，這樣既保護了眼睛又保護了呼吸。

使用面罩前，應調節面罩內的頭箍，面罩內的送風頭罩可以拆下水洗，但應該避免擦傷鏡片，每次拆下送風頭罩后，注意保存好安裝螺絲，以便順利安裝。

AD面罩技術參數

·鏡框尺寸： 110×90×10mm

·視窗尺寸： 98×43mm

·響應時間（亮態—暗態） 0.1ms

（暗態—亮態） ≤0.2-0.7S（根據焊接情況自動調節）

·紫外線透過率：＜0.0003%（313nm），〈0.006%（365nm）

·紅外線透過率：＜0.1%（780-2000nm）

·遮光號： 4/9—13

·電源：太陽能電池/可更換鋰電池

·使用溫度： -5℃—+55℃

·重量： 500g

6.5電池（環保聚合物鋰離子電池，無記憶效應，電壓：11.1V DC，容量：4800mAH，充放電次數>500次，充滿電后可供PRF-102R主機持續工作6--20小時, 調節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時。）

6.6充電器（智能型聚合物鋰離子電池充電器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可隨意充電，不擔心過充，不影響電池壽命。）

6.7 流量計： PC材質，流量計端口插入呼吸管末端口，開啟主機電源，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器不能使用，可能是過濾器阻力大了或電量不足，請即時清潔或更換過濾器。

6.8 送風頭罩鏡片（聚碳酸脂PC鏡片,透光率高且抗沖擊，透光率>90%）。

6.9 PRF-102R呼吸器重量：1500g。

7、常見故障及保修

如電機不轉，請將電池與主機的連接導線拔下，再重新插一次，看看是否接觸不良，如電機還是不轉，請更換一條新的備用連接導線再試。非人為損壞，該產品電機保修壹年，聚合物鋰離子電池、充電器保修半年。

8、裝箱清單（便攜式）

8.1自動變光送風電焊面罩1個。

8.2呼吸管1條。

8.3主機系統（含電動風機及過濾器、電池組、舒適腰包、腰帶等）1套。

8.4充電器1個。

8.5 流量計1個。

8.5說明書1份。

8.6合格證1份。
