電動送風過濾式防塵防毒呼吸器(PRF-103R)使用說明書

發布時間：2018-04-26

使用該產品之前請仔細閱讀使用說明書

1、用途及特點

該產品（PRF-103R）是一款電動送風過濾式防塵防毒呼吸器（如圖1），主機防水設計，經得起嚴格的清潔及消毒要求，3個過濾器接口（RD40標準接口），根據不同的作業環境選擇相適應的過濾器，可使用1個或同時使用2－3個過濾器，具有質輕、佩帶舒適、配有舒適寬腰帶及雙肩帶,腰帶及肩帶可自由調節、符合人體工程學設計，使重量更能平均分布，全身受力、使用方便、過濾精度0.3μm，過濾效率99.97%，它集呼吸防護、面部皮膚及眼睛防護于一體，具有質輕、使用方便、密封性好、過濾精度高、送風量大（風量可調節，順時針調大，逆時針調?。⒄龎盒Ч?、使用壽命長等特點。確保在粉塵濃度高及有害氣體的環境中，人們能輕松愉快的工作，提高工作效率，保護身體健康，是預防職業病的最佳個人呼吸防護設備。

2、適用范圍

2.1 各種金屬、礦山的開采。

2.2 金屬冶煉中礦石的粉碎篩分和運輸。

2.3 機械制造的配礦造型、鑄件的清砂噴礦。

2.4 建筑材料行業，如耐火材料、玻璃、水泥、石料生產的開采。

破碎、碾磨、篩選、拌料等石棉的開采運輸。

2.5 制藥、化工行業及有塵有害環境的實驗室。

2.6 預防呼吸性傳染病，防細菌、病毒。

2.7 公路、鐵路、水利、水電建設的開鑿隧道、爆破等。

2.8 該產品如安裝103W、103G過濾器能適用在酸性氣體、堿性氣體、中性氣體、有機物氣體同時存在的環境中。總之該產品適用于多種有塵、有毒作業場所，適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味。

3、結構

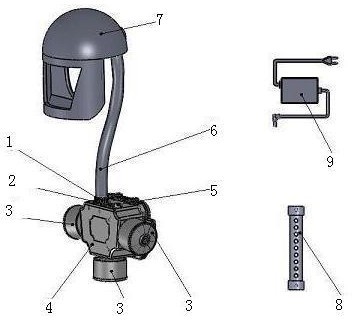

圖1 ：PRF-103R電動送風過濾式防塵防毒呼吸器結構圖

1、出風口 2、電源開關 3、過濾器 4、主機 5、風量調節旋鈕 6、呼吸管

7、送風頭罩 8、流量計 9、鋰電池充電器

3.1 PRF-103R主機有3種過濾器可選擇103HD、103W、及103G（詳見6.2）

3.2該產品有6種送風頭罩及1種密合型全面具和1種密合型半面罩可選擇

A3送風頭盔、M1頭罩、M2頭罩、M3頭罩、M3+頭罩、PS1噴砂頭罩、M4全面罩、M6半面罩（詳見6.4）

4、安裝

主機有3個進風口和1個出風口，出廠前進風口和出風口全是蓋緊密封的，電池已安裝在主機里。安裝前逆時針?lè)较驍Q開出風口和進風口蓋，檢查主機進風口及出風口處是否有白色硅膠密封墊圈，沒有密封墊圈的嚴禁使用，務必裝好密封墊圈后才能安裝過濾器，這點很重要。

根據作業場所的要求，選擇相適應的過濾器，再次確認每個接口處的白色硅膠密封圈都在里面，將過濾器上面的圓帽逆時針?lè)较驍Q開，揭開過濾器底部黑色密封塞墊，將過濾器螺紋口對準主機進風螺紋接口處順時針?lè)较驍Q緊?？梢允褂?個過濾器,也可以同時使用2個或3個過濾器。使用1個過濾器時,關閉左右2個進風口;使用2個過濾器時，關閉下端的進風口；使用3個過濾器時，則所有進風口全安裝過濾器。呼吸管一頭對準主機出風口處順時針?lè)较驍Q緊，另一頭對準送風頭罩、面罩接口處，順時針?lè)较驍Q緊（如圖1）。

5、使用

5.1 使用前檢查呼吸器流量，具體方法是：主機進風口安裝好過濾器，出風口接好呼吸管，開啟電源開關，將流量計端口插入呼吸管的末端口，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器嚴禁使用，可能是過濾器阻力大了或電量不足，請檢查過濾器和電池電量，即時清潔或更換過濾器。

根據個人的情況，調節好腰帶及雙肩背帶，將頭罩內的頭箍調節到合適位置，佩帶好呼吸器，開啟電源開關，調節主機上的風量旋鈕，調節到合適風量，即可開始工作。呼吸器內安裝有電子報警系統,當電池電量不足時蜂鳴報警，隨后自動關機.

5.2注意事項

5.2.1 出廠前主機3個進風口和1個出風口都是用蓋蓋緊密封的，當這4個接口全關閉時,嚴禁啟動電源開機, 否則會燒電機馬達。至少要打開一個進風口和出風口，才能啟動電源開關。主機進風口、出風口的密封墊如發生破裂、老化、脫落，則嚴禁使用。同時使用2－3個過濾器時，過濾器必須是同型號的。產品在使用前，必須將電池充滿電，使用中務必開啟電源開關，否則起不到防塵防毒作用。嚴禁將該產品電池短路或投入火中，電池連續三個月不使用應進行充放電循環。主機（電池滿電時）可連續工作6-20小時（調節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時），如連續工作時間超過6-20小時應配備用電池。

5.2.2 戴好該產品之后且開啟電源開關，再進入污染作業場所。

5.2.3 頭罩跟臉部或頸部如果有少許的縫隙，不必?fù)?dān)心。因?yàn)轭^罩內是正壓，外界粉塵及氣體不會由此進入頭罩。如果頭罩與使用者的頸部縫隙過大，可根據個人的頸部大小，將頭罩頸部處的調節帶調節到合適位置，這樣可確保正壓效果。

5.2.4 呼吸管應避免刮傷，避免明火及火星濺入，如作業環境有可能損傷呼吸管的濺液濺入或火星濺入，呼吸管上需加套防護套。

5.2.5 平時應注意個人的頭部清潔及頭罩的清潔，頭罩可以水洗，但應避免擦傷鏡片。

5.2.6 每次作業完畢，應將該產品帶離作業區，取下風管及過濾器，用密封蓋順時方向關死主機出風口和進風口，確保主機內部免受污染。過濾器應及時蓋牢上下蓋，確保過濾器的密封，這樣可延長過濾器使用壽命。確認主機和過濾器都密封后，可以用水噴濺沖洗主機及過濾器外殼。

5.2.7 該產品（便攜式）不適合缺氧作業環境（含氧量低于18%的空氣環境為缺氧環境）。不適合IDLH濃度（立即威脅生命和健康的濃度）。

5.2.8 如果工作環境是缺氧及IDLH濃度場所，可以改為長管送風，讓主機系統遠離危險場所。

5.2.9 呼吸器如果是長管送風，工作環境附近有交流電，可以不用電池供電，改用電源轉換器接交流電供電，這樣工作時間可以不受時間限制。

5.2.10 呼吸器如果是長管送風，過濾器只適合用風阻較小的過濾器103HD，因?yàn)槭情L(zhǎng)管送風，過濾器風阻較大會嚴重影響呼吸器的送風量。公司備有不同用途的過濾器供用戶選擇。

5.2.11 如果呼吸器遠離作業場所，人員是通過長管送風進入缺氧等危險場所作業時，外面必須有專人監護，監護人應常與作業人員溝通，時時觀察呼吸器的運轉是否正常，如發生意外停機（呼吸器不工作了），應立即救護作業人員，確保人身安全。

5.3更換過濾器及密封墊

5.3.1 對于103HD高效微粒過濾器：當電池有電,感覺呼吸不到凈化空氣，或感覺風量很小時,過濾器可能積滿了粉塵，這時可逆時針?lè)较蛉∠逻^(guò)濾器，迎風面朝下稍用力磕一磕，可磕出許多粉塵，用軟布（軟紙）擦凈過濾器外殼再順時針?lè)较蜓b上，可繼續使用。過濾器經過多次反復使用后，可能積滿了許多細微粉塵，磕也磕不掉了，應考慮更換新的過濾器。

5.3.2 對于103W、103G高效防塵防毒過濾器：用于防塵時，更換過濾器方法同上（見5.3.1）；用于防毒時，則根據呼吸時是否感覺有異味，如感覺有異味或感覺頭暈、惡心，說明103W、103G濾毒盒已飽和，失去了濾毒功能，應及時更換新的過濾器。

5.3.3 主機出風口和進風口的硅膠密封墊如發現破裂或老化，必須及時更換新的密封墊，確保呼吸器的密封性能。

5.3.4 過濾器103HD、103W、103G均不能水濕、受潮，如水濕受潮應及時更換。

5.4充電

5.4.1 當過濾器是新品或使用壽命沒到期，而感覺呼吸器的送風量很小是電池電量不足的表現,當電池電量不足時,呼吸器會蜂鳴報警,這時應及時將電池充電。

5.4.2 打開機器后蓋，取出電池組，電池盒上有一小圓孔是供電輸出接口也是充電輸入接口。.

5.4.3 先將充電器接上100-240V交流電，再將充電器的插頭插入電池組圓孔（接口），即開始充電。

5.4.4 當充電器開始充電時，充電器上的指示燈為紅色，表示已開始充電，經過一段時間充電，充電器上的指示燈轉變?yōu)榫G色時，表示充電完畢。

5.4.5 電池正常充電6小時，該充電器為智能型充電器，過充也不會損壞電池。

6、主要部件及參數

6.1 電動風機（直流無刷調速電機，電機轉數可無級調速，電壓12V DC,功率：5W－16.5W，噪音<55dB，使用壽命：20000小時，額定最低送風量>800L/Min--1000L/Min，加過濾器后送風量>160L/Min－280L/Min。

6.2 過濾器103HD、103W、103G 過濾器接口：RD40，濾盒規格：Φ102X65 mm，過濾精度0.3μm，過濾效率>99.97%。過濾器（密封保存）有效貯存期為3年，貯存環境應干燥、通風、無酸、堿、溶劑等污染物質。

6.2.1　 103HD高效微粒過濾器：適用于防各類顆粒物（塵、霧、煙等）及不超標異味氣味，內置Φ96mmX50mmHEPA，過濾精度0.3微米，濾塵容量大，能濾除各種粉塵及細菌、病毒。103HD過濾器風阻小，主機安裝103HD后，呼吸器的送風量大，風量為170L/Min—280L/Min。防塵時間視工作環境而定，103HD大約3個月左右。

6.2.2　 103W高效防塵防毒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味）內置Φ98mmX20mmHEPA（過濾精度0.3微米）及30mm厚度（約100g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體。主機安裝103W后，呼吸器的送風量為160L/Min—260L/Min。用于防塵時，防塵性能同103HD，但防塵時間較103HD短許多。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。防毒時間視工作環境而定，呼吸時聞到異味，視同103W過濾器使用壽命到期，應及時更換。

6.2.3 103G高效防毒過濾器：適用于防多種有毒、有害異味氣味，內96mmX10mmHEPA及50mm厚度（約150g）高效催化藥物活性炭，該過濾器去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。主機安裝103W后，呼吸器的送風量為160L/Min—230L/Min。防毒時間視工作環境而定，呼吸時聞到異味，視同103G過濾器使用壽命到期，應及時更換。

6.3 呼吸管：彈簧波紋管，長度：0.6米--1.3米之間可自由伸縮，Φ36mm，輕質（PU）材質，結實，拉力性好。彎曲360°也能保證氣流通暢，氣密性好。

6.4送風頭罩：

6.4.1　A3C送風頭盔：

A3C型送風面具與市面任一款安全帽配套組合成送風頭盔帶披肩，PC鏡片透光率高且抗沖擊，面部密封，重量：700g。

6.4.2 M1頭罩，PVC復合材料，簡易頭罩（頭罩內有呼吸管），不帶披肩，頭部、面部密封。重量：200ｇ。

6.4.3 M2頭罩，PVC復合材料，帶披肩，頭罩披肩一體（頭罩內有呼吸管），頭部、面部密封。重量：280ｇ。

6.4.4 M3頭罩，PVC復合材料，帶披肩，頭罩披肩一體（頭罩內有呼吸管），頸部密封。重量：300g。

6.4.5 M4密合型全面罩，硅膠材質，PC鏡片，里防霧外強化耐磨設計。大視窗與面部、口鼻雙層密合,5點鎖緊，適用各種臉形，與臉部密封嚴實，質輕，僅450g。與PRF-103R呼吸器配套使用時，既使主機意外故障也可相當于普通負壓防塵防毒面具。

6.4.6 M6密合型半面罩，硅膠材質，無毒無味,無皮膚刺激,佩帶舒適,面罩具有質輕、使用方便、密封性能好、呼吸阻力小、良好的傳聲裝置、使用壽命長。重量：180g。與PRF-103R呼吸器配套使用時，既使主機意外故障也可相當于普通負壓防塵防毒面具。

6.5電池：環保聚合物鋰離子電池，無記憶效應，電壓：11.1V DC，容量：4800mAH，循環壽命≥500次，僅可使用與該電池配套的專用充電器充電。充滿電后可供PRF-103主機持續工作6--20小時, 調節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時。鋰電池長時間不用半電量保存。

6.6充電器：智能型聚合物鋰離子電池充電器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可隨意充電，不擔心過充，不影響電池壽命。

6.7 流量計： PC材質，流量計端口插入呼吸管末端口，開啟主機電源，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器不能使用，可能是過濾器阻力大了或電量不足，請即時清潔或更換過濾器。

6.8頭罩鏡片（聚碳酸脂PC鏡片,透光率高且抗沖擊，透光率>90%）。

6.9 PRF-103R呼吸器主機重量（含電池不含濾盒）：1100g。

7、常見故障及保修

如電機不轉，請將電池與主機的連接導線拔下，再重新插一次，看看是否接觸不良，如電機還是不轉，請更換一條新的備用連接導線再試。非人為損壞，該產品電機保修壹年，聚合物鋰離子電池、充電器保修半年。

8、裝箱清單（便攜式）

8.1送風頭罩1個；

8.2呼吸管1條；

8.3主機系統（含電池組、舒適寬腰帶等）1套；

8.4 過濾器3個；

8.5充電器1個；

8.6 流量計1個；

8.7 備用連接導線1條；

8.8說明書1份；

8.9合格證1份。

沈陽保爾夫科技有限公司

地址：沈陽市和平區五里河街51號1510室
