使用該產品之前請仔細閱讀使用說明書

1、用途及特點

       該產品（PRF-102H）是一款電動送風過濾式長管呼吸器（如圖1），過濾精度0.3μm，過濾效率99.97%，它集呼吸防護、面部皮膚及眼睛防護于一體，具有質輕、使用方便、密封性好、過濾精度高、送風量大（風量可調節，順時針調大，逆時針調?。⒄龎盒Ч?、使用壽命長等特點。確保在粉塵濃度高及有害氣體的環境中，人們能輕松愉快的工作，提高工作效率，保護身體健康，是預防職業病的最佳個人呼吸防護設備。

      電動送風過濾式長管呼吸器由主機、呼吸長管、頭罩或全面具三部分組成，有多種開放型送風頭罩及密合型全面具可選擇。如使用開放型送風頭罩，長管可選擇10米、15米、20米。開放型送風頭罩不適合缺氧環境（含氧量低于18%的空氣環境為缺氧環境）及IDLH環境（立即威脅生命和健康的環境）。如作業環境為缺氧或IDLH環境，只能佩戴密合型的全面具進行長管送風才能作業，配戴全面具的目的是一旦電動呼吸器意外故障，電動長管呼吸器相于一個自吸式長管呼吸器，使用者可以負壓自吸逃生，長管最長可選擇40米。

2、適用范圍

2.1 各種金屬、礦山的開采。

2.2 金屬冶煉中礦石的粉碎篩分和運輸。

2.3 機械制造的配礦造型、鑄件的清砂噴礦、噴砂、噴漆等。

2.4 建筑材料行業，如耐火材料、玻璃、水泥、石料生產的開采。

   破碎、碾磨、篩選、拌料等石棉的開采運輸。

2.5 制藥、化工行業及有塵有害環境的實驗室。

2.6 預防呼吸性傳染病，防細菌、病毒。

2.7 公路、鐵路、水利、水電建設的開鑿隧道、爆破等。

2.8 管道、下水道等密閉作業環境的檢修（需佩戴密合型全面具）?？傊摦a(chǎn)品適用于多種有塵、有毒作業場所，適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味。

3、結構

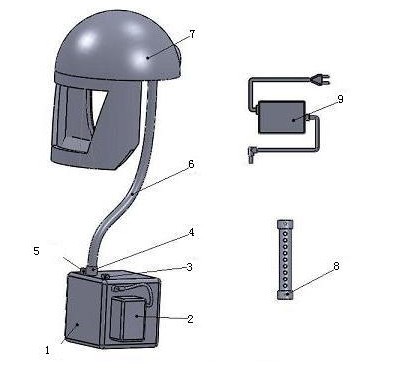

               圖1 PRF-102H電動送風過濾式長管呼吸器結構圖

    1、主機     2、電池或電源適配器      3、電源開關     4、出風口    5、風量調節鈕    6、呼吸管、 7、頭罩或面罩            8、流量計       9、充電器

3.1PRF-102主機有多種過濾器可選擇102HD或102HD等（詳見6.2）

3.2該產品多種開放型送風頭罩及2種密合型全面具可選擇

A2送風頭盔、M1頭罩、M2頭罩、M3頭罩、PS1噴砂頭罩，PS2噴砂服等；M4、M5全面具（詳見6.4）

4、安裝

          將呼吸長管的螺紋接頭與送風頭罩或全面具進氣口按順時針方向旋轉緊，一直旋轉不動為止，呼吸長管帶鋼針的另一接頭插入主機送風口，務必卡緊卡牢固（如圖1）。

5、使用

5.1    電動送風過濾式長管呼吸器，供電方式為交直流兩用，供選擇，既可通過電源轉換器將交流100-240V轉換成直流12V給主機供電，工作時間不受限制，也可以采用本公司聚合物鋰離子電池（11.1V  DC，4800mAh）給主機供電，滿電時，可持續供電6小時。還可利用汽車12V電壓通過一條車載連接導線直接給主機供電(車載導線一頭插入汽車點煙器插口,另一頭接主機接口，主機不要放在車內，應放置在車外),使用時，電動長管呼吸器主機應遠離作業場所。

如用電源轉換器給主機供電，電源轉換器的一頭插入交流110V或交流220V的電源插上，一定要緊接觸，插頭與插座之間不能松動，另一頭直接插入主機插座里，開啟電源開關，調節主機上的風量旋鈕，調節到合適風量，即可作業。如用電池供電，用連節導線將電池與主機連接牢固，開啟電源開關，調節主機上的風量旋鈕，調節到合適風量，即可開始工作。呼吸器內安裝有電子報警系統,當電池電量不足時蜂鳴報警，隨后自動關機。

5.2注意事項

5.2.1     長管呼吸器的使用人員應經過充分培訓后方可佩戴使用。在使用前應先檢查電動呼吸器主機，通電試一下，是否正常工作，然后檢查頭罩或全面具，尤其是對全面具的檢查要特別仔細。

佩戴全面具前應將先臉部的連鬢胡子及胡須刮干凈，將呼吸長管的螺紋接頭接入面具進氣口，順時針旋轉緊，盡量將面具的頭帶放松，將頭帶套在頭的后部，將全面具蓋住臉；拉緊頭帶調整面具與頭部配合嚴密，先調整頸部的帶子，然后再調整頭前部的帶子，不要將帶子拉的過緊，用手掌蓋住呼吸長管的進氣口（帶鋼針的接口），輕輕的吸氣，應感到面具有凹進去并貼近面部的感覺，同時應不會感到空氣從面部與面具之間漏入。

檢查全面具是否有裂痕、撕裂和臟物，密封部分是否有變形，材料應柔軟而不僵硬；檢查吸氣閥是否變形、裂痕或撕裂處；提起吸氣閥后檢查閥座是否有塵土或裂痕；檢查頭帶是否完好無損并具有良好的彈性，必要時更換新頭帶；檢查所有塑料部件是否有裂痕，特別注意密封墊圈是否在面具的進氣口里；揭開呼氣閥蓋檢查呼氣閥片和閥座是否有塵土、變形或撕裂，檢查完后合上呼氣閥蓋，要注意卡緊卡牢。

如采用電池給主機供電，使用前，必須將電池充滿電，使用中務必開啟電源開關。嚴禁將該產品電池短路或投入火中，電池連續三個月不使用應充電激活，充滿電保存。主機（電池滿電時）可連續工作6小時，如連續工作時間超過6小時應配備用電池。

5.2.2  戴好呼吸面罩，將隨身的長管放入腰帶上的固定環里，開啟電源開關，感覺呼吸自如后，

方可進入作業場所。如幾人同時使用長管呼吸器作業，注意保持距離和方向，防止發生相互

牽拉呼吸長管而出現意外。

5.2.3 如佩戴開放型送風頭罩，頭罩跟臉部或頸部如果有少許的縫隙，不必擔心。因為頭罩內是正壓，外界粉塵及氣體不會由此進入頭罩。如果頭罩與使用者的頸部縫隙過大，可根據個人的頸部大小，將頭罩頸部處的調節帶調節到合適位置，這樣可確保正壓效果。

5.2.4使用過程中應妥善保護長管呼吸器的呼吸長管，避免踩踏長管，避免長管與鋒利尖銳器、角、腐蝕性介質接觸或在拖拉時與粗糙物產生磨擦，防止戳破、劃傷、刮傷長管。長管如不慎接觸到腐蝕性介質，應立即用潔凈水進行清洗，插干，如長管出現損傷、損壞，應立即更換。

5.2.5每次使用后建議清潔頭罩或全面具，頭罩可以水洗，但應避免擦傷鏡片檢查全面具組件，特別是呼吸閥片和閥座，若發現殘舊或破損，應拋棄并用新部件更換。

5.2.6每次作業完畢，應將該產品帶離作業區，清潔后密封保存，電池還應充滿電保存。

5.2.7使用人員在使用過程中如果感覺如感覺氣量供給不足、呼吸不暢、或出現其它不適情況，應立即撤離作業現場。呼吸器遠離作業場所，人員是通過長管送風進入缺氧等危險場所作業時，外面必須有專人監護，監護人應常與作業人員溝通，時時觀察呼吸器的運轉是否正常，如發生意外停電停機（呼吸器不工作了），應立即救護作業人員，確保人身安全。

5.2.8 電動送風長管呼吸器主機都是遠離作業環境，如主機所處的位置沒有較濃的有害氣體，過濾器可選擇風阻小的高效微粒過濾器102HD，對主機所處的環境空氣進行高效凈化，通過長管送凈化空氣給使用者呼吸；如主機所處的位置還是有較濃氣味的有害氣體，則過濾器應該選擇高效防塵防毒過濾器102W。公司備有多種不同用途的過濾器供用戶選擇。

5.3更換過濾器及密封圈

5.3.1對于102HD高效微粒過濾器：當電量很足,感覺呼吸不到凈化空氣，或感覺凈化氣流很小時,過濾器可能積滿了粉塵，這時可取出過濾器，迎風面朝下稍用力磕一磕，可磕出許多粉塵，用干軟布（軟紙）擦凈過濾器再裝入主機，可繼續使用。過濾器經過多次反復使用后，可能積滿了許多細微粉塵，磕也磕不掉了，應考慮更換過濾器。

5.3.2對于102W高效防塵、防毒過濾器：用于防塵時，更換過濾器方法同上（見5.3.1）；用于防毒時，則根據呼吸時是否感覺有異味，如感覺有異味或感覺頭暈、惡心，說明102W濾毒盒已飽和，失去了濾毒功能，應及時更換過濾器。

5.3.3更換過濾器時，過濾器周邊的粉塵不慎污染到主機盒內部凈化腔體，這時務必清潔主機盒凈化腔，否則會影響防塵效果，更換過濾器后，還要注意主機盒后蓋應卡緊、卡牢過濾器。

5.3.4 呼吸器使用前,主機盒及過濾器是清潔過的,或是新過濾器,使用中有粉塵或異味從呼吸管里出來,很可能是主機盒內的密封圈使用時間長了,密封圈失去彈性而影響密封,這時務必要更換一個新的密封圈,確保呼吸器的密封。

5.3.5過濾器102HD、102W均不能水濕、受潮，如水濕受潮應及時更換。

5.4充電

5.4.1當過濾器是新品或使用壽命沒到期，而感覺呼吸器的送風量很小是電池電量不足的表現,當電池電量不足時,呼吸器會蜂鳴報警,這時應即時將電池充電。

5.4.2電池盒上的圓孔是供電孔也是充電孔。.

5.4.3 先將充電器接上100-240V交流電，再將充電器的插頭插入電池盒圓孔（插座），即開始充電。

5.4.4當充電器開始充電時，充電器上的指示燈為紅色，表示已開始充電，當充電器指示燈為綠色時，表示充電完畢。

5.4.5當電池首次使用時，充電8小時以上，正常充電6小時，該充電器為智能型充電器，過充也不會損壞電池。

6、主要部件及參數

6.1電動風機（直流無刷電機，規格：Φ 120mm H32mm，電壓12V DC,功率>15W，噪音<55dB， 使用壽命 >50000小時，電機轉數>3500轉/Min，額定最低送風量>600L/Min，加過濾器后，10米長管末端風量>200L/ Min，15米長，管末端風量>170L/Min；20米長管末端風量>160L/Min；30米長管末端風量>130L/Min；40米長管末端風量>120L/Min。

6.2過濾器102HD、102W   規格：（165×165×62）mm，過濾精度0.3μm，過濾效率>99.97%。過濾器（密封保存）有效貯存期為3年，貯存環境應干燥、通風、無酸、堿、溶劑等污染物質。

6.2.1　102HD高效微粒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及不超標異味氣味，內置38mm厚度HEPA，能對大氣進行高效凈化，濾塵容量大，能濾除各種粉塵及細菌、病毒。防塵時間視工作環境而定，102HD大約5個月左右。

6.2.2  102W高效防塵、防毒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味）內置20mm厚度HEPA及20mm厚度（約130g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體，用于防塵時，性能同102HD（見6.2.1），102W防塵時間較102HD短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。防毒時間適工作環境而定，呼吸時聞到異味，視同102W過濾器使用壽命到期，應及時更換。102W風阻較102HD大，裝入主機后呼吸器的送風量會小一些。

6.3  呼吸管：Φ38mm，L 1-30m。輕質（PU）材質，彎曲360°也能保證氣流通暢，氣密性好。10米長管末端風量>200L/Min；15米長管末端風量>170L/Min；20米長管末端風量>160L/Min；30米長管末端風量>120L/Min； 40米長管末端風量>120L/Min。

6.4送風頭罩：

6.4.1　A2送風頭盔：

A2型送風面具與市面任一款安全帽配套組合成送風頭盔，PC鏡片透光率高且抗沖擊，面部密封，重量：650g。

6.4.2 M1頭罩，PVC復合材料，簡易頭罩（頭罩內有呼吸管），不帶披肩，頭部、面部密封。PC鏡片透光率高且抗沖擊，重量：200ｇ

6.4.3 M2頭罩，PVC復合材料，帶披肩，頭罩披肩一體（頭罩內有呼吸管），頭部、面部密封。PC鏡片透光率高且抗沖擊，重量：280ｇ

6.4.4 M3頭罩，PVC復合材料，帶披肩，頭罩披肩一體（頭罩內有呼吸管），頸部密封。PC鏡片透光率高且抗沖擊，重量：300g

6.4.5 M4全面具,橡膠材質,大視窗與面部、口鼻雙層密合,6點位頭帶調節,適用各種臉形。重量:500g

6.4.6 M5全面具，硅膠材質，大視窗與面部、口鼻雙層密合，PC鏡片透光率高且抗沖擊，鏡片雙面（里外）防霧工藝。4點鎖緊，與臉部密封嚴實，質輕，僅300g。

6.4.7 PS1噴砂頭罩： 獨特設計,頭罩外面有一個PE面罩,抗砂粒沖擊,面罩提供寬闊視窗,鏡片方便更換.頭罩內接有呼吸管,特殊氣流設計，防止視窗起霧，保護頭部及面部，頭箍可調節,佩戴舒適安全。重量：650g.。

6.4.8 PS2噴砂服：獨特設計,頭罩及上衣連體,頭罩外面有一個PE面罩,抗砂粒沖擊,面罩提供寬闊視窗,鏡片方便更換.頭罩內接有呼吸管,特殊氣流設計，防止視窗起霧，保護整個身體不受砂粒粉塵侵害，頭箍可調節,重量：800g。

6.5電池：環保聚合物鋰離子電池，無記憶效應，電壓：11.1V  DC，容量：4800mAH，充放電次數>500次，充滿電后可供電動呼吸器持續工作6小時。僅可使用專用配套的充電器充電。

6.6充電器：智能型充電器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可隨意充電，不擔心過充，不影響電池壽命。

6.7 電源適配器(轉換器)：Input：100-240V AC ,50/60HZ, Output：12V DC, 1.25A,通過轉換器可將交流100-240V轉變成直流12V給電動呼吸器供電，工作時間不受限制。

6.8  流量計： PC材質，流量計端口插入呼吸管末端口，開啟主機電源，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器不能使用，可能是過濾器阻力大了或電量不足，請即時清潔或更換過濾器。

6.9頭罩鏡片（聚碳酸脂PC鏡片,透光率高且抗沖擊，透光率>90%）。

6.10 PRF-102H呼吸器重量1500g。

7、常見故障及保修

    如電機不轉，請將電池與主機的連接導線拔下，再重新插一次，看看是否接觸不良，如電機還是不轉，請更換一條新的備用連接導線再試。非人為損壞，該產品電機保修壹年，電源轉換器、，聚合物鋰離子電池、充電器保修半年。

8、裝箱清單

8.1送風頭罩或全面具1個。

8.2呼吸長管1條。

8.3主機系統（含電動風機及過濾器、電源適配器、舒適腰包、腰帶等）1套。

8.4 聚合物鋰離子電池 1塊（可選配，非標配）

8.5 智能充電器 1個（可選配，非標配）

8.6 車載12V連接導線 1 條(可選配,非標配)

8.7說明書1份

8.8合格證1份
