電動送風過濾式防塵防毒呼吸器(PRF-102R)使用說明書

發布時間：2018-04-26

使用該產品之前請仔細閱讀使用說明書

1、用途及特點

該產品（PRF-102R）是一款電動送風過濾式防塵防毒呼吸器（如圖1），過濾精度0.3μm，過濾效率99.97%，它集呼吸防護、面部皮膚及眼睛防護于一體，具有質輕、使用方便、密封性好、過濾精度高、送風量大（風量可調節，順時針調大，逆時針調?。?、正壓效果好、使用壽命長等特點。確保在粉塵濃度高及有害氣體的環境中，人們能輕松愉快的工作，提高工作效率，保護身體健康，是預防職業病的最佳個人呼吸防護設備。

2、適用范圍

2.1各種金屬、礦山的開采。

2.2金屬冶煉中礦石的粉碎篩分和運輸。

2.3機械制造的配礦造型、鑄件的清砂噴礦。

2.4建筑材料行業，如耐火材料、玻璃、水泥、石料生產的開采。

破碎、碾磨、篩選、拌料等石棉的開采運輸。

2.5制藥、化工行業及有塵有害環境的實驗室。

2.6預防呼吸性傳染病，防細菌、病毒。

2.7 公路、鐵路、水利、水電建設的開鑿隧道、爆破等。

2.8 該產品如內置102G、102W、102WD過濾器能適用在酸性氣體、堿性氣體、中性氣體、有機物氣體同時存在的環境中?？傊摦a(chǎn)品適用于多種有塵、有毒作業場所，適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味。

3、結構

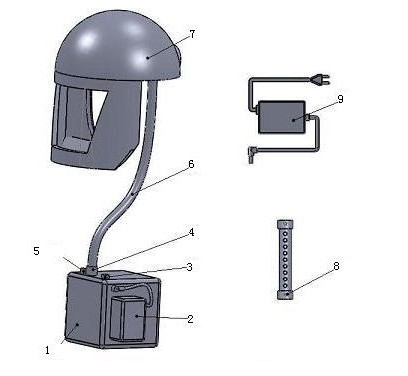

圖1、 PRF-102R電動送風過濾式防塵防毒呼吸器結構圖

1、主機 2、鋰電池組 3、電源開關 4、主機出風口 5、風量調節旋鈕 6、呼吸管 7、送風頭罩 8、流量計 9、鋰電池充電器

3.1PRF-102R主機有5種過濾器可選擇102WD、102G、102W、102HD及102HG（詳見6.2）

3.2該產品有5種送風頭罩及2種全面具可選擇

A3送風頭盔、M1頭罩、M2頭罩、M3頭罩、M3+頭罩、M4全面罩及M6半面罩（詳見6.4）

4、安裝

將呼吸管與主機及送風頭罩或全面具連接牢固即可（如圖1），非常方便。

5、使用

5.1 將電與主機連接牢固，使用前檢查呼吸器流量，出風口接好呼吸管，開啟電源開關，將流量計端口插入呼吸管的末端口，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器嚴禁使用，可能是過濾器阻力大了或電量不足，請檢查過濾器和電池電量。

根據個人的情況，調節好背帶及腰帶，將頭罩內的頭箍調節到合適位置，佩帶好呼吸器，開啟電源開關，調節主機上的風量旋鈕，調節到合適風量，即可開始工作。呼吸器內安裝有電子報警系統,當電池電量不足時蜂鳴報警，隨后自動關機.

5.2注意事項

5.2.1 該產品在使用前，必須將電池充滿電，使用中務必開啟電源開關，否則起不到防塵、防毒作用。嚴禁將該產品電池短路或投入火中，電池連續三個月不使用應充電激活。主機（電池滿電時）可連續工作6-20小時（調節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時），如連續工作時間超過6-20小時應配備用電池。

5.2.2 戴好該產品之后且開啟電源開關，再進入污染作業場所。

5.2.3 頭罩跟臉部或頸部如果有少許的縫隙，不必?fù)?dān)心。因?yàn)轭^罩內是正壓，外界粉塵及氣體不會由此進入頭罩。如果頭罩與使用者的頸部縫隙過大，可根據個人的頸部大小，將頭罩頸部處的調節帶調節到合適位置，這樣可確保正壓效果。

5.2.4 呼吸管應避免刮傷，避免明火及火星濺入，如作業環境有可能損傷呼吸管的濺液濺入或火星濺入，呼吸管上需加套防護套。

5.2.5 平時應注意個人的頭部清潔及頭罩的清潔，頭罩可以水洗，但應避免擦傷鏡片。

5.2.6 每次作業完畢，應將該產品帶離作業區，密封保存，否則該產品過濾器將繼續工作，會縮短過濾器的使用壽命。

5.2.7 該產品（便攜式）不適合缺氧作業環境（含氧量低于18%的空氣環境為缺氧環境）。不適合IDLH濃度（立即威脅生命和健康的濃度），不適合可能引起爆炸的作業場所。

5.2.8 如果工作環境是缺氧及可能引起爆炸的危險場所，可以改為長管送風，讓主機系統遠離危險場所。鑒于本主機系統功率有限，呼吸管太長會增大風阻降低風量，設計最長呼吸管為20m。

5.2.9 呼吸器如果是長管送風，工作環境附近有交流電，可以不用電池供電，改用電源轉換器接交流電供電，這樣工作時間可以不受時間限制。

5.2.10 呼吸器如果是長管送風，過濾器只適合用風阻較小的過濾器102HD，因?yàn)槭情L管送風，過濾器風阻較大會嚴重影響呼吸器的送風量。公司備有不同用途的過濾器供用戶選擇。

5.2.11 如果呼吸器遠離作業場所，人員是通過長管送風進入缺氧等危險場所作業時，外面必須有專人監護，監護人應常與作業人員溝通，時時觀察呼吸器的運轉是否正常，如發生意外停機（呼吸器不工作了），應立即救護作業人員，確保人身安全。

5.3更換過濾器及密封圈

5.3.1 對于102HD高效微粒過濾器：當電池有電,感覺呼吸不到凈化空氣，或感覺凈化氣流很小時,過濾器可能積滿了粉塵，這時可取出過濾器，迎風面朝下稍用力磕一磕，可磕出許多粉塵，用干軟布（軟紙）擦凈過濾器再裝入主機，可繼續使用。過濾器經過多次反復使用后，可能積滿了許多細微粉塵，磕也磕不掉了，應考慮更換過濾器。

5.3.2 對于102G、102W、102WD高效防塵、防毒過濾器：用于防塵時，更換過濾器方法同上（見5.3.1）；用于防毒時，則根據呼吸時是否感覺有異味，如感覺有異味或感覺頭暈、惡心，說明102G、102W、102WD濾毒盒已飽和，失去了濾毒功能，應及時更換過濾器。

5.3.3 更換過濾器時，過濾器周邊的粉塵不慎污染到主機盒內部凈化腔體，這時務必清潔主機盒凈化腔，否則會影響防塵效果，更換過濾器后，還要注意主機盒后蓋應卡緊、卡牢過濾器。

5.3.4 呼吸器使用前,主機盒及過濾器是清潔過的,或是新過濾器,使用中有粉塵或異味從呼吸管里出來,很可能是主機盒內的密封圈使用時間長了,密封圈失去彈性而影響密封,這時務必要更換一個新的密封圈,確保呼吸器的密封。

5.3.5 過濾器102WD、102G、102W、102HD、102HG均不能水濕、受潮，如水濕受潮應及時更換。

5.4充電

5.4.1 當過濾器是新品或使用壽命沒到期，而感覺呼吸器的送風量很小是電池電量不的表現,當電池電量不足時,呼吸器會蜂鳴報警,這時應將電池充電。

5.4.2 電池盒上的圓孔是供電孔也是充電孔。.

5.4.3 先將充電器接上100-240V交流電，再將充電器的插頭插入電池盒圓孔（插座），即開始充電。

5.4.4 當充電器開始充電時，充電器上的指示燈為紅色，表示已開始充電，當充電器指示燈為綠色時，表示充電完畢。

5.4.5電池正常充電6小時，該充電器為智能型充電器，過充也不會損壞電池。

6、主要部件及參數

6.1 電動風機（直流無刷調速電機，電壓12V DC, 功率：5W－16.5W，噪音<55dB，使用壽命：20000小時，額定最低送風量>600L/Min--1000L/Min，加過濾器后送風量160L/Min－300L/Min。

6.2 過濾器102WD、102G、102W、102HD、規格：（165×165×62）mm，過濾精度0.3μm，過濾效率>99.97%。過濾器（密封保存）有效貯存期為3年，貯存環境應干燥、通風、無酸、堿、溶劑等污染物質。

6.2.1　 102WD高效微高效防塵、防毒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味）內置20mm厚度HEPA及20mm厚度（約100g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體（裝入主機后呼吸器的送風量為200L/Min-280L/Min），用于防塵時，性能同102D（見6.2.1），102W防塵時間較102D短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。102WD風阻較102W小，但102WD濾毒時間較102W短一些，防毒時間適工作環境而定，呼吸時聞到異味，視同102WD過濾器使用壽命到期，應及時更換。粒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及不超標異味氣味）

6.2.2　 102G高效防塵、防毒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及多種有毒有害異味氣味）內置10mm厚度HEPA及30mm厚度（約200g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體（裝入主機后呼吸器的送風量為170L/Min—260L/Min），用于防塵時，性能同102D（見6.2.1），102G防塵時間較102D短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。防毒時間視工作環境而定，呼吸時聞到異味，視同102G過濾器使用壽命到期，應及時更換。

6.2.3 102W高效防塵、防毒過濾器：（適用于防各類顆粒物（塵、霧、煙等）及多種有毒、有害異味氣味）內置20mm厚度HEPA及20mm厚度（約130g）高效催化藥物活性炭，能濾除各種粉塵及細菌、病毒，還能去除高濃度有毒、有害氣體（裝入主機后呼吸器的送風量為200L/Min-280L/Min），用于防塵時，性能同102D（見6.2.1），102W防塵時間較102D短一些。用于防毒時，該過濾器可同時去除酸性氣體、堿性氣體、中性氣體及有機物氣體，綜合濾毒效果極佳，這一特性是一般普通活性炭及濾毒料難以達到的。102W風阻較102G小，但102W濾毒時間較102G短一些，防毒時間適工作環境而定，呼吸時聞到異味，視同102W過濾器使用壽命到期，應及時更換。

6.2.4 102HD高效微粒過濾器：風阻小主要用于長管呼吸器，適用于防各類顆粒物（塵、霧、煙等）。內置38mm厚度HEPA，能濾除各種粉塵及細菌、病毒。防塵時間視工作環境而定，102HD大約5個月左右。

6.3 呼吸管：Φ38mm，L 1-15m。輕質（PU）材質，彎曲360°也能保證氣流通暢，氣密性好。呼吸器如果是長管送風，呼吸管10m長時，呼吸器的風量為230L/Min，呼吸管15m長時，呼吸器的風量為160L/Min。

6.4送風頭罩：

6.4.1　A3送風頭盔：

A3型送風面具與市面任一款安全帽配套組合成送風頭盔，PC鏡片透光率高且抗沖擊，面部密封，重量：650g。

6.4.2 M1頭罩，PVC復合材料，簡易頭罩，不帶披肩，頭部、面部密封。重量：200ｇ

6.4.3 M2頭罩，PVC復合材料，帶披肩，頭罩披肩一體，頭部、面部密封。重量：280ｇ

6.4.4 M3頭罩，PVC復合材料，帶披肩，頭罩披肩一體（頭罩內有呼吸管），頸部密封。重量：300g。

6.4.5 M4全面罩,硅膠材質,大視窗，鏡片內防霧外強化耐磨，面罩與面部、口鼻雙層密合,5點位頭帶調節,適用各種臉形。重量輕，重量:450g。

6.5 電池：環保聚合物鋰離子電池，無記憶效應，電壓：11.1V DC，容量：4800mAH，循環壽命≥500次，僅可使用與該電池配套的專用充電器充電。充滿電后可供PRF-102R主機持續工作6--20小時, 調節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時。鋰電池長時間不用半電量保存。

6.6 充電器：智能型聚合物鋰離子電池充電器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可隨意充電，不擔心過充，不影響電池壽命。

6.7 流量計： PC材質，流量計端口插入呼吸管末端口，開啟主機電源，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器不能使用，可能是過濾器阻力大了或電量不足，請即時清潔或更換過濾器。

6.8 頭罩鏡片（聚碳酸脂PC鏡片,透光率高且抗沖擊，透光率>90%）。

6.9 PRF-102R呼吸器重量1500g。

7、常見故障及保修

如電機不轉，請將電池與主機的連接導線拔下，再重新插一次，看看是否接觸不良，如電機還是不轉，請更換一條新的備用連接導線再試。非人為損壞，該產品電機保修壹年，聚合物鋰離子電池、充電器保修半年。

8、裝箱清單（便攜式）

8.1 送風頭罩1個。

8.2 呼吸管1條。

8.3 主機系統（含電動風機及過濾器、電池組、舒適腰包、腰帶等）1套。

8.4 充電器1個

8.5 流量計1個

8.6 備用連接導線1條

8.7 說明書1份
