電動送風過濾式防塵呼吸器(PRF-101R)使用說明書

使用該產品之前請仔細閱讀使用說明書

1、用途及特點

       該產品（PRF-101R）是一款電動送風過濾式防塵呼吸器（如圖1），過濾精度0.3μm，過濾效率99.97%，它集呼吸防護、面部皮膚及眼睛防護于一體，具有質輕、使用方便、密封性好、過濾精度高、送風量大(風量可調節，順時針調大，逆時針調?。?、正壓效果好、使用壽命長等特點。確保在粉塵濃度高的環境中，人們能輕松愉快的工作，提高工作效率，保護身體健康，是預防塵肺病的最佳個人呼吸防護設備。

2、適用范圍

2.１各種金屬、礦山的開采。

2.2金屬冶煉中礦石的粉碎篩分和運輸。

2.3機械制造的配礦造型、鑄件的清砂噴礦。

2.4建筑材料行業，如耐火材料、玻璃、水泥、石料生產的開采。

   破碎、碾磨、篩選、拌料等石棉的開采運輸。

2.5制藥、化工行業及有塵有害環境的實驗室。

2.6預防呼吸性傳染病，防細菌、病毒。

2.7 公路、鐵路、水利、水電建設的開鑿隧道、爆破等。

總之該產品適用于多種有塵作業場所，適用于防各類顆粒物（塵、霧、煙等）及不超標異味氣味。

3、結構

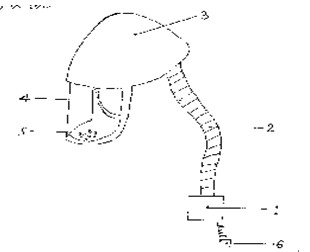

圖1 PRF-101R電動送風過濾式防塵呼吸器結構圖

            1、主機  2、呼吸管3、送風頭罩4、鏡片5、排氣孔6、電池

3.1 PRF-101R主機過濾器為101D(高效防塵)（詳見6.2）

3.2該產品有多種送風頭罩及送風半面罩可選擇

A3送風頭盔、M1頭罩、M2頭罩、M3頭罩，M6半面罩（詳見6.3）

4、安裝

     將呼吸管的螺紋接頭與送風頭罩或面罩進氣口按順時針?lè)较蛐D(zhuǎn)緊，一直旋轉不動為止，呼吸管帶鋼針的另一接頭插入主機送風口，務必卡緊卡牢固（如圖1），非常方便。

5、使用

5.1       將主機及電池裝入腰包內，用導線將電池與主機連接牢固，使用前檢查呼吸器流量，出風口接好呼吸管，順時針旋開電源開關，調節旋鈕，調節到合適風量（無級調風速），將流量計端口插入呼吸管的末端口，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器嚴禁使用，可能是過濾器阻力大了或電量不足，請檢查過濾器和電池電量。

根據個人的情況，調節好腰包腰帶，將頭罩內的頭箍調節到合適位置，佩帶好呼吸器，開啟電源開關，調節到合適風量即可開始工作。呼吸器內安裝有電子報警系統,當電池電量不足時蜂鳴報警，隨后自動關機。

5.2注意事項

5.2.1      電動送風防塵呼吸器的使用人員應經過充分培訓后方可佩戴使用。在使用前應先檢查電動呼吸器主機，通電試一下，是否正常工作，然后檢查頭罩或面罩，尤其是對密合型面罩(全面罩/半面罩)的檢查要特別仔細。

佩戴密合型半面罩前應將先臉部的連鬢胡子及胡須刮干凈，將呼吸長管的螺紋接頭接入面罩進氣口，順時針旋轉緊，盡量將口鼻罩的頭帶放松，將頭帶套在頭的后部，將半面罩蓋住口鼻；拉緊頭帶調整半面罩與臉部配合嚴密，先調整頸部的帶子，然后再調整口鼻前部的帶子，不要將帶子拉的過緊，用手掌蓋住呼吸管的進氣口（帶鋼針的接口），輕輕的吸氣，應感到面罩有凹進去并貼近面部的感覺，同時應不會感到空氣從面部與面罩之間漏入。

檢查面罩是否有裂痕、撕裂和臟物，密封部分是否有變形，材料應柔軟而不僵硬；檢查吸氣閥是否變形、裂痕或撕裂處；提起吸氣閥后檢查閥座是否有塵土或裂痕；檢查頭帶是否完好無損并具有良好的彈性，必要時更換新頭帶；檢查所有塑料部件是否有裂痕，特別注意密封墊圈是否在面罩的進氣口里。

該產品在使用前，必須將電池充滿電，使用中務必開啟電源開關，否則起不到防塵作用。嚴禁將該產品電池短路或投入火中，電池連續三個月不使用應充電激活。主機（電池滿電時）可連續工作6-20?。ㄕ{(diào)節呼吸器到最大風量時，電池連續供電6小時，調節呼吸器到最小風量時，電池連續供電20小時），如連續工作時間超過6--20小時應配備用電池。

5.2.2戴好該產品之后且開啟電源開關，再進入污染作業場所。

5.2.3頭罩跟臉部或頸部如果有少許的縫隙，不必?fù)?dān)心。因?yàn)轭^罩內是正壓，外界粉塵及氣體不能由此進入頭罩。如果頭罩與使用者的頸部縫隙過大，可根據個人的頸部大小，將頭罩頸部處的調節帶調節到合適位置，這樣可確保正壓效果。

5.2.4呼吸管應避免刮傷，避免明火及火星濺入，如作業環境有可能損傷呼吸管的濺液濺入或火星濺入，呼吸管上需加套防護套。

5.2.5平時應注意個人的頭部清潔及頭罩的清潔，頭罩可以水洗，但應避免擦傷鏡片。

5.2.6每次作業完畢，應將該產品帶離作業區，密封保存，否則該產品過濾器將繼續工作，會縮短過濾器的使用壽命。

5.2.7該產品不適合缺氧作業環境（含氧量低于18%的空氣環境為缺氧環境）。不適合IDLH濃度（立即威脅生命和健康的濃度），不適合可能引起爆炸的作業場所。

5.3更換過濾器及密封圈

5.3.1      101D高效微粒過濾器：當電池有電,感覺呼吸不到凈化空氣，或感覺凈化氣流很小時,過濾器可能積滿了粉塵，這時可取出過濾器，迎風面朝下稍用力磕一磕，可磕出許多粉塵，用干軟布（軟紙）擦凈過濾器再裝入主機，可繼續使用。過濾器經過多次反復使用后，可能積滿了許多細微粉塵，磕也磕不掉了，應考慮更換過濾器。

5.3.2更換過濾器時，過濾器周邊的粉塵不慎污染到主機盒內部?jī)艋惑w，這時務必清潔主機盒凈化腔，否則會影響防塵效果，更換過濾器后，還要注意主機盒后蓋應卡緊、卡牢過濾器。

5.3.3 呼吸器使用前,主機盒及過濾器是清潔過的,或是新過濾器,使用中有粉塵從呼吸管里出來,很可能是主機盒內的密封圈使用時間長了,密封圈失去彈性而影響密封,這時務必要更換一個新的密封圈,確保呼吸器的密封。

5.3.4過濾器101D不能水濕、受潮，如水濕受潮應及時更換。

5.4充電

5.4.1當過濾器是新品或使用壽命沒到期，而感覺呼吸器的送風量很小是電池電量不足的表現,當電池電量不足時,呼吸器會蜂鳴報警，這時應將電池充電。

5.4.2電池盒上的圓孔是供電孔也是充電孔。.

5.4.3 先將充電器接上100-240V交流電，再將充電器的插頭插入電池盒圓孔（插座），打開電池電源開關，即開始充電。

5.4.4  當充電器開始充電時，充電器上的指示燈為紅色，表示已開始充電，當充電器指示燈為綠色時，表示充電完畢。

5.4.5 電池正常充電6小時，該充電器為智能型充電器，過充也不會損壞電池。

6、主要部件及參數

6.1 電動風機（直流無刷電機），電壓12V DC,功率: 5--16W，噪音<55d使用壽命 ：20000小時，額定最低送風量>800L/Min，加過濾器后送風量: 160L/Min---280L/Min。

6.2       過濾器101D規格：（125×105×20）mm，過濾精度0.3μm，過濾效率>99.97%。過濾器（密封保存）有效貯存期為3年，貯存環境應干燥、通風、無酸、堿、溶劑等污染物質。

101D高效微粒過濾器適用于防各類顆粒物（塵、霧、煙等）。內置10mm厚度HEPA，能濾除各種粉塵及細菌、病毒（裝入主機后呼吸器的送風量大，風量為160L/Min---280L/Min）。防塵時間視工作環境而定，101D大約2個月左右。

6．3  呼吸管：彈簧波紋呼吸管，Φ36mm，長度0.6m---1.3m之間可自由伸縮。輕質PU材質彎曲360°也能保證氣流通暢，氣密性好。

6.4    送風頭罩：

6.4.1　A2送風頭盔：

A3型送風面具與市面任一款安全帽配套組合成送風頭盔，PC鏡片透光率高且抗沖擊，面部密封，重量：650g。

6.4.2　   M1頭罩，PVC復合材料，簡易頭罩，不帶披肩，頭部、面部密封，重量：200ｇ。

6.4.3　M2頭罩，PVC復合材料，帶披肩，頭罩披肩一體，頭部、面部密封，重量：280ｇ

6.4.4　M3頭罩，PVC復合材料，帶披肩，頭罩披肩一體，頸部密封，重量：300g

6.4.5  M6半面罩，硅膠材質，無毒無味，4點鎖緊，與臉部密封嚴實，質輕，僅180g。

6.5  電池（環保聚合物鋰離子電池，無記憶效應，電壓：11.1V DC，容量：4800mAH，充放電次數>500次，充滿電后可供PRF-101R主機持續工作6--20小時,呼吸器風量調到最大時，電池連續供電6小時，呼吸器風量調到最小時，電池連續供電20小時）。

6.6  充電器（智能型充電器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可隨意充電，不擔心過充，不影響電池壽命）。

6.7  流量計： PC材質，流量計端口插入呼吸管末端口，開啟主機電源，當呼吸管里面的氣流沖入流量計，流量計里的浮子底部如高出流量計柱面一格以上，說明是微正壓，呼吸器可以使用，如流量計里的浮子底部沒有高出流量計柱面一格，就不能形成微正壓，呼吸器不能使用，可能是過濾器阻力大了或電量不足，請即時清潔或更換過濾器。

6.8  頭罩鏡片（聚碳酸脂PC鏡片,透光率高且抗沖擊，透光率>90%）。

6.9  PRF-101R呼吸器重量800g。

7、常見故障及保修

    如電機不轉，請將電池與主機的連接導線拔下，再重新插一次，看看是否接觸不良，如電機還是不轉，請更換一條新的備用連接導線再試。非人為損壞，該產品電機保修壹年，聚合物鋰離子電池、充電器保修半年。

8、裝箱清單

8.1 送風頭罩1個。

8.2 呼吸管1條。

8.3 主機系統（含電動風機及過濾器、電池組、舒適腰包、腰帶等）1套。

8.4 充電器1個。

8.5 流量計1個。

8.6 合格證1份。

                                                     沈陽保爾夫科技有限公司

                                        地  址：沈陽市和平區五里河街51號1510室

                                       電 話：024-83953156　 024-83953182　　 13504057161

                                       網 址： http://frct.com.cn
